DIAGNOSZTIKAI DOBOZ |
Villogókód
olvasó |
|

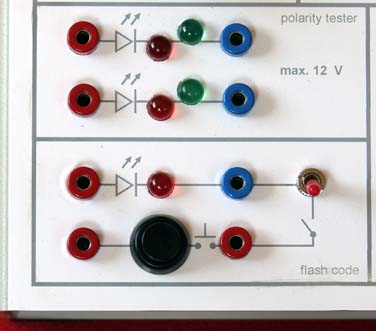

Villogókód (alsó rész) A villogókód mára eltűnt a korszerű autók diagnosztikájából, a régebbiekben azonban még előfordulhat. A LED piros banánhüvelyét kösse a +12 voltra, a kéket a kapcsolási rajzon azonosított kódkiadó lábra, a kapcsoló bal oldali banánhüvelyét a testre. Ha a kódkiváltó és a kód kiadó vezeték közös, akkor kapcsolja be a billenőkapcsolót, majd a technológiában megadott módon kezdje el a kódkiadás aktiválását a nyomógombbal. Amennyiben a két vezeték nincs közösítve, a kapcsoló legyen kikapcsolt állásban, a nyomógomb jobb oldali banánhüvelyét kösse a megfelelő kódkiváltó vezetékre, majd a technológiában megadott módon kezdje el a kódkiadás aktiválását a nyomógombbal. |
|
Feszültség kijelző (alsó rész) Különösebb magyarázatot nem igényel, úgy működik mint két darab, polaritást is jelző próbalámpa. Amennyiben a piros banánhüvely a pozitív, a piros LED világít, amennyiben a kék, akkor a zöld LED |
|
|
