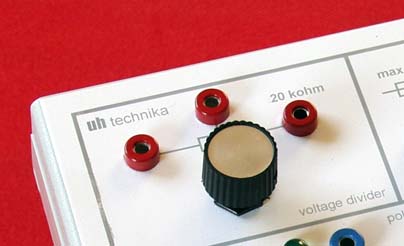

Feszültségosztó
Egy 20
kiloohmos lineáris potenciométer,
amelynek középleágazása egy 1 kiloohmos ellenállással van
védve.
Amennyiben valamel vizsgált jel feszültsége az
oszcilloszkóp méréstartományán kívül esik, kösse a potenciométer
két szélső csatlakozóját a jel és a test közé, majd vegye le a
mérési jelet a középleágazás és a test között. A potenciométerrel
állítsa be a jel megfelelő osztását.
Amennyiben egy szenzor (például nyomásmérő, légtömegmérő) jelét szeretné szimulálni, (pontosabb megoldás, stabilizált tápegység hiányában) a potenciométer két végét az akkumulátor közé kapcsolva tud 0 – 12 volt között feszültséget előállítani (vigyázat, nem terhelhető !).
Ellenállás szimulálására korlátozottan felel meg – mivel a minimális értéke 1 kiloohm a soros ellenállás miatt.
